Analyseur de spectre

Agilent / HP 8595e        6.5GHz

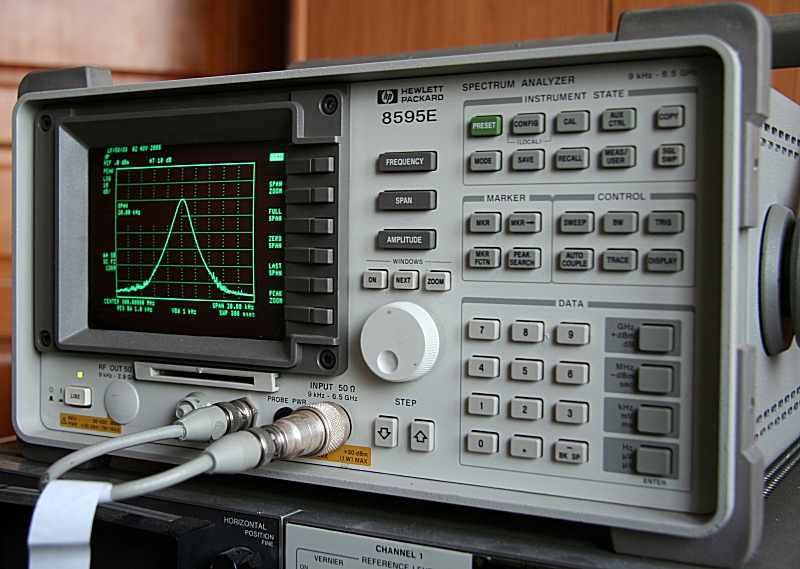

HP 8595 e

Maj : 22/05/06



Introduction



Retour à la page radioamateur



Mon premier analyseur : Advantest R3463 : Mesures au laboratoire amateur

Advantest R3463

Le deuxième (cette page) Agilent / HP 8595e

J’ai eu ce deuxième analyseur de juin à novembre 2005, mais je n’ai eu très peu de temps pour l’exploiter à cause d’une charge professionnelle déraisonnable…
Malgré ma faible expérience sur ce matériel, j’ai pu apprécier ses très bonnes possibilités et son ergonomie.
Il fait maintenant le bonheur de Jean-Pierre, F5FFN. Je l’ai remplacé en 11/2005 par un troisième modèle montant plus haut en fréquence.



Mon troisième analyseur HP 8562a    ( 22 / 26 GHz )

Mon quatrième analyseur HP 8564e   ( 40 GHz )

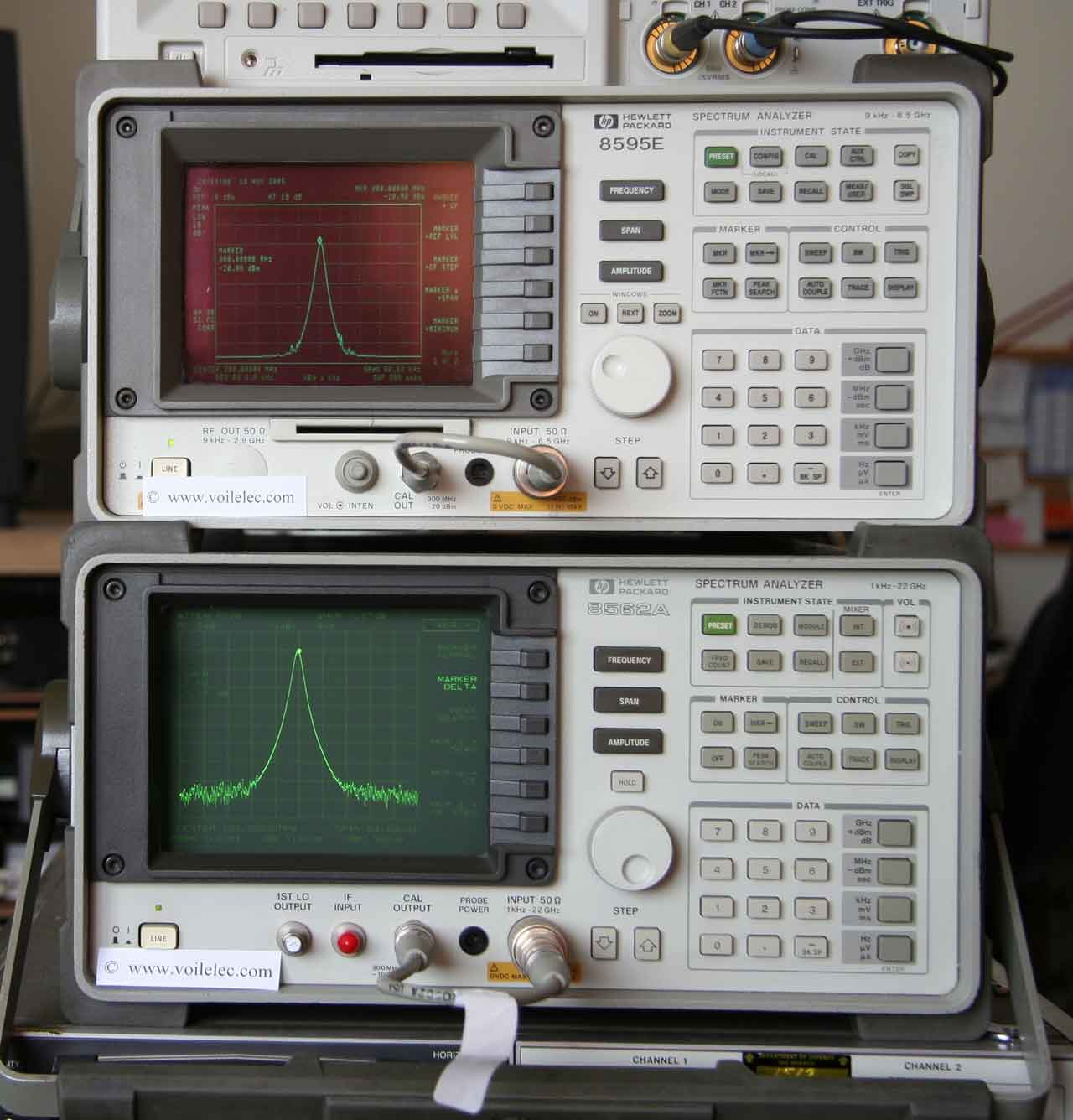

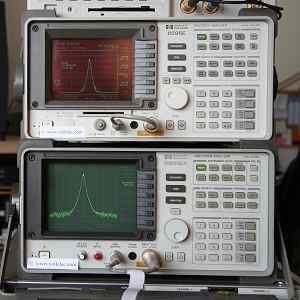

HP 8595e + 8562a

Points positifs du Agilent / HP 8595e

La qualité HP bien connue…
Très bons menus marqueurs
Sortie vidéo sur un moniteur classique.

Cette petite page ne montre que quelques images et n’a aucun contenu technique.

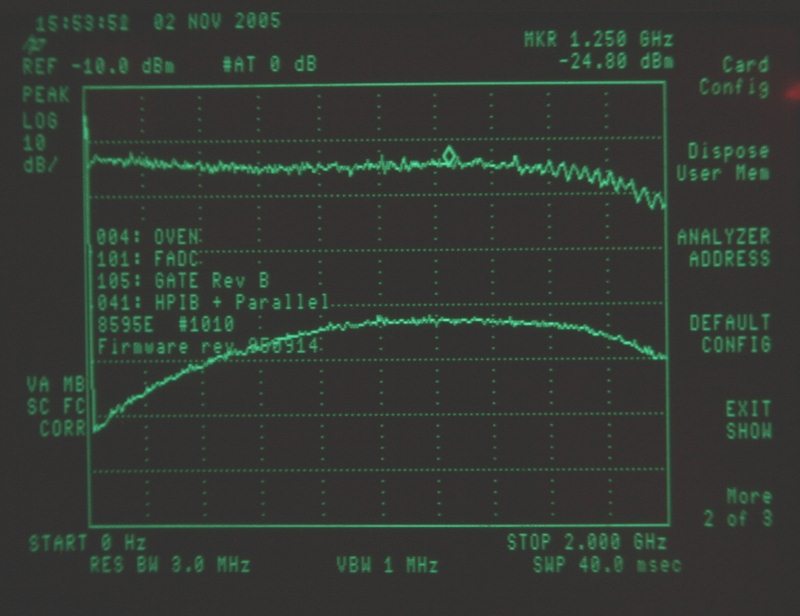

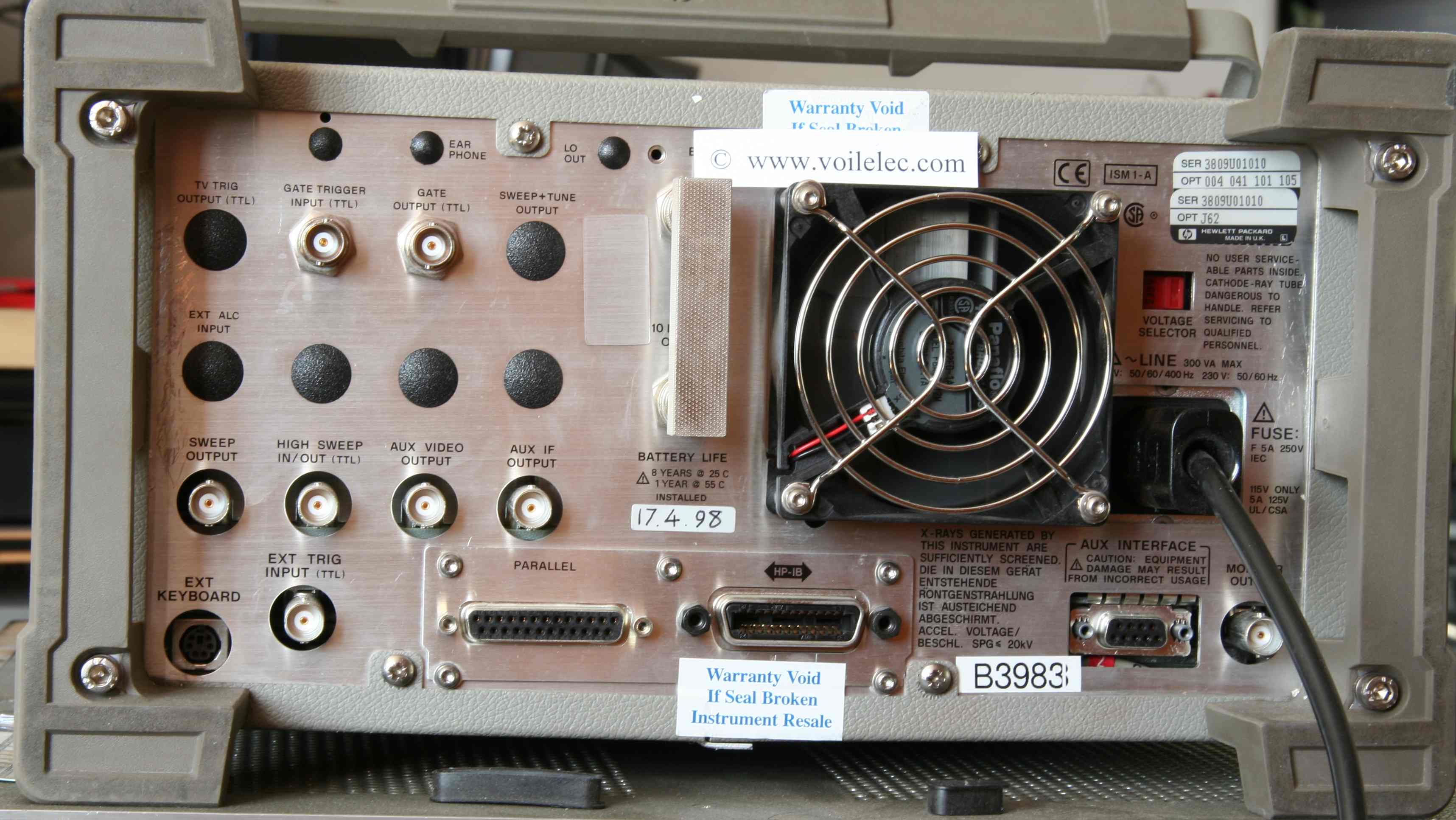

Options installées

004 - Precision Frequency Reference
041 - GPIB Interface and Parallel Printer interface
101 - Fast Time-domain sweeps and Analog + display
105 - Time gated Spectrum Analysis



Cours de ce matériel sur le marché de l'occasion

Un HP 8562a propre se négocie auprès d’un dealer sérieux aux environ de $ 8k. Attention aux annonces bidon sur eBay pour du matériel grillé ou inexistant.
Lire la page avant de se lancer : Arnaques sur eBay



HP 8595E

 Haut de page



Quelques écrans



HP 8595E

Mesure de ligne couplée au générateur de bruit



HP 8595E

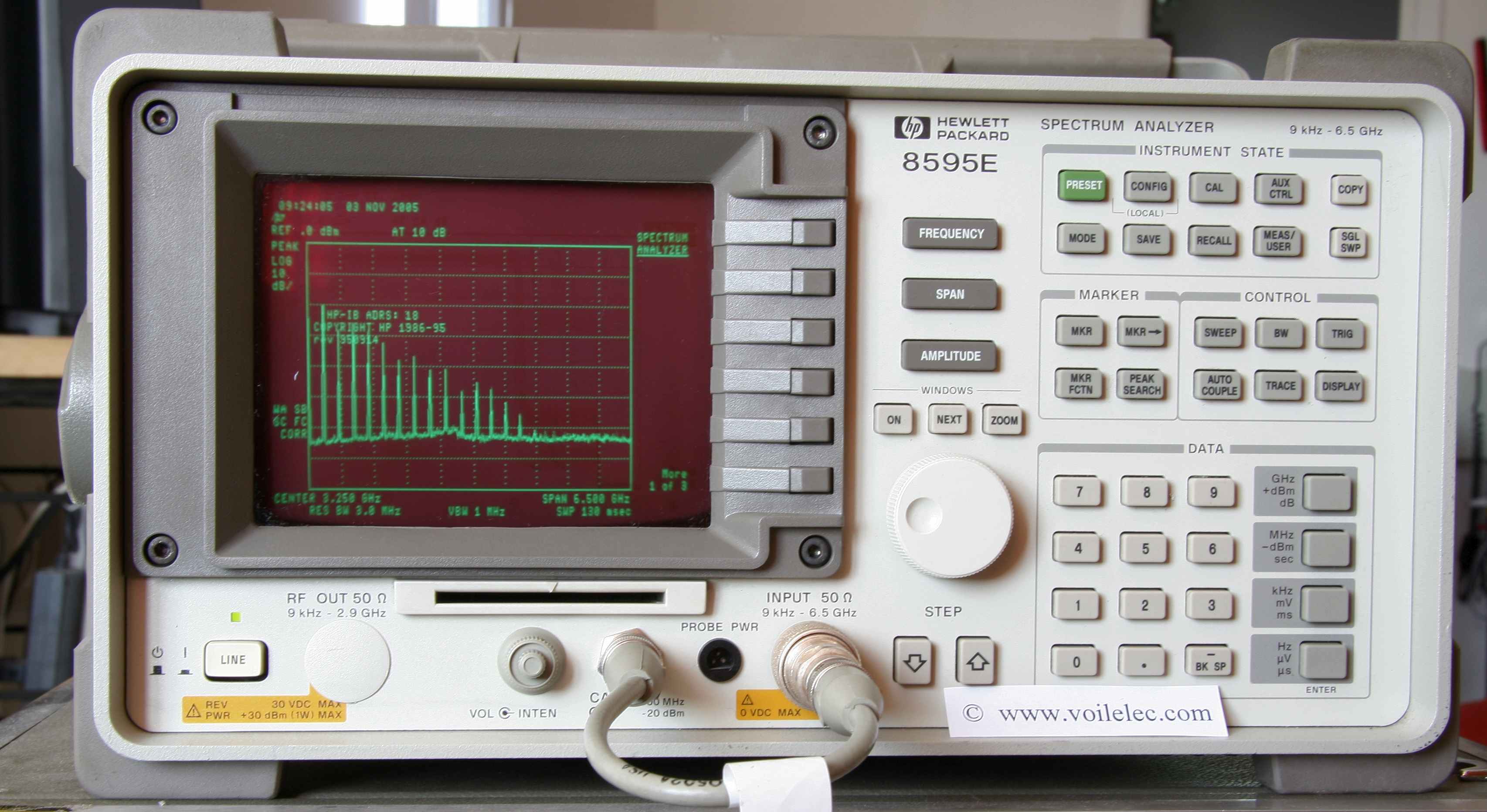

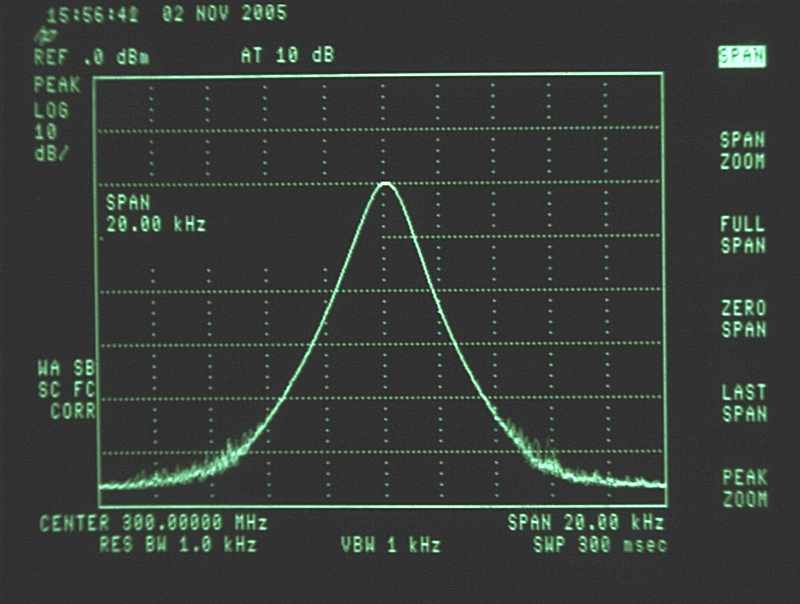

Raie de calibrage interne



HP 8595E

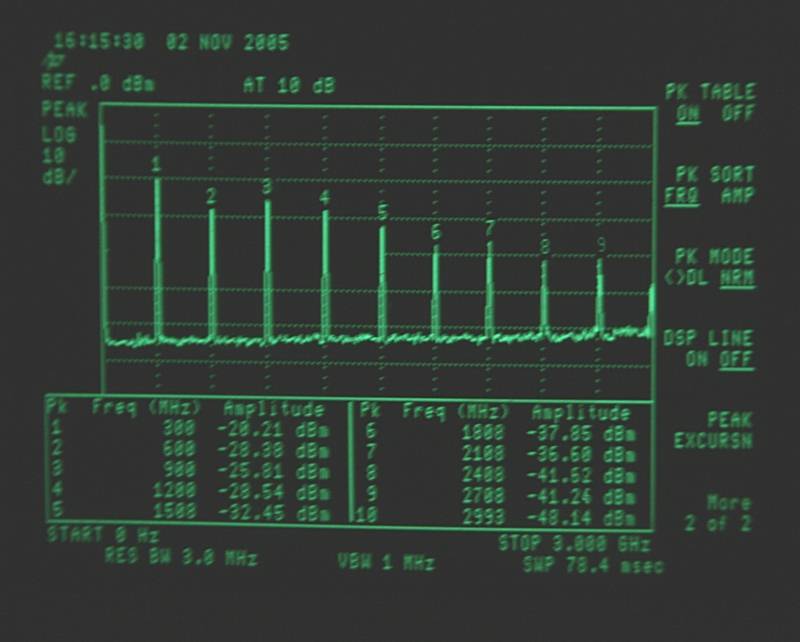

Un point fort, la gestion automatique des marqueurs



HP 8595E

HP 8595E

 Haut de page



Tracking

Le First Lo n’est pas sorti d’origine sur le HP8595e, mais il se récupère très facilement sur la charge fictive du coupleur directif bleu avec un niveau entre -15 et -20 dBm, sans aucunement altérer le matériel.
Une chaîne d’amplification soignée permet de le remonter à près de 10 dBm, valeur parfaite pour attaquer un mixer.

Sur ce matériel, en bande basse au-dessous de 3 GHz, le first Lo est à 3.9214 GHz au-dessus de la fréquence centrale (= 3.6+ 0.300 + 0.0214 GHz).

Sur la bande haute, le décalage n’est que 350 MHz, ce qui rend la réalisation du tracking bande haute beaucoup plus délicate qu’en bande basse.

Voir les pages HP 8562a    ( 22 / 26.5 GHz ) et Principe des générateurs de tracking pour plus de détails.

Jean-Pierre, F5FFN a réalisé un excellent tracking 0 à 6 Ghz pour son HP8595e. La difficulté inattendue a été de réaliser un bon pilote 3.9214 GHz, verrouillé sur le 10 MHz, avec un bruit de phase acceptable et une stabilité meilleure que le kHz.

 Haut de page



Disposition

La disposition interne est totalement différente de celle du HP8562a qui lui se déplie totalement éventail sur charnières. Ici nous trouvons le principe de blocs indépendants et de fond de panier.

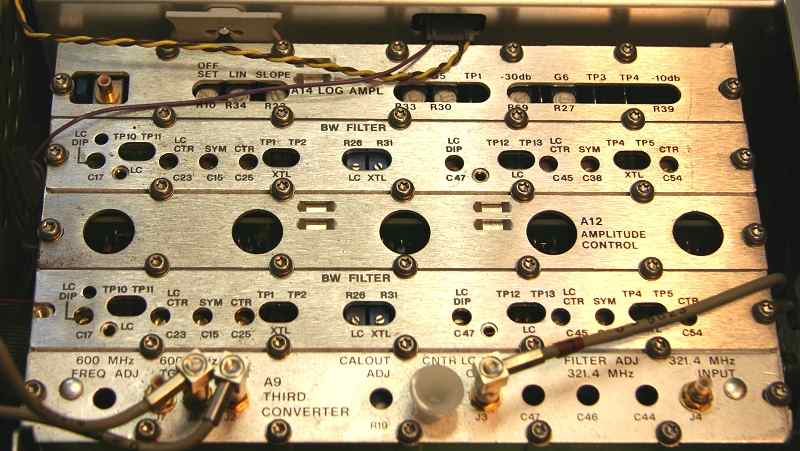

Détail des blocs basses fréquences. HP 8595e

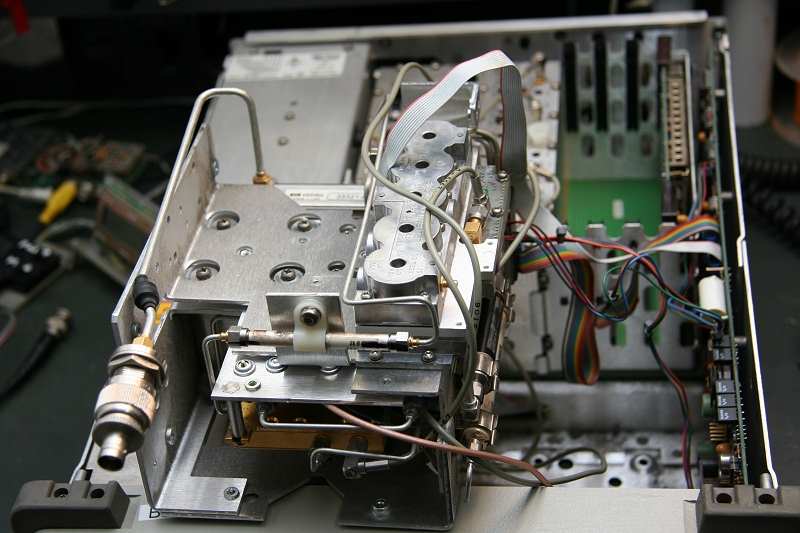

Bloc SHF HP 8595e

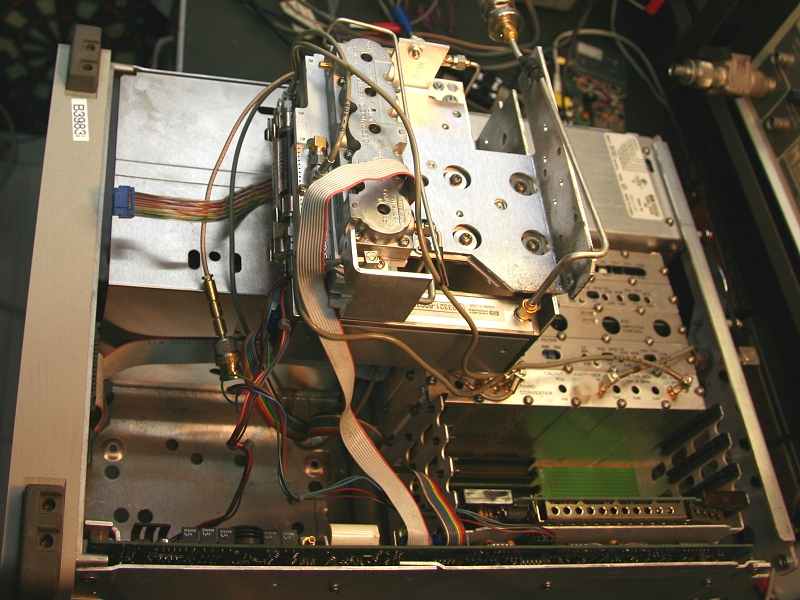

HP 8595e ouvert pour recherche first Lo



 Haut de page



Documents disponibles

Petite plaquette 200 ko : . . . . . . . Manuel basique 4 Mo :



Liste de tous les manuels disponibles de la famille Agilent / HP 8590 :

8590 & 8591C TV Analyzer Firmware Note -08590-90324.pdf
139.234
8590 E&L-Series & 8591C Cable AnlzrProgram.Guide -08590-90235.pdf
7.540.634
8590 E&LSeries User's Guide -08590-90301.pdf
3.828.756
8590-8591C-8594Q-QAMFirmware ReplacemntKit -08590-90323.pdf
141.311
8590-ESA Programming Conversion Guide -E4401-90408.pdf
595.270
8590L Spectrum Analyzer Calibration Guide -08590-90269.pdf
1.598.571
HP8590 Assembly Level Repair.pdf
32.917.503
HP8590 Programming code compatibility.pdf
192.128
HP8590 serie Calibration guide.pdf
28.400.389
HP8590C Configuration Guide.pdf
157.702
HP8590E Datasheet.pdf
183.651
HP8590E serie Brochure.pdf
1.217.427
HP8590E-L serie User Guide.pdf
3.828.756

HP8595E Users Guide -08590-90234.pdf
3. 828.756
HP8595E Programming Guide -08590-90235- Jun95.pdf
7.540.634
HP8595E Calibration Guide -08594-90183- Jun97.pdf
7.715.685



Clips collection :

Je dispose des collections de CLIP pour la famille HP 8590  (schémas papier très détaillés de toutes les cartes, de grande taille A0).
La numérisation a été faite professionnellement au format PDF. Example des 342 pages numérisées ici : 8590_clip_342_pages_sample.pdf

I have HP HP 8590 family CLIP collection (big sized A0 schematics, high details for every card).
Professional quality digitalisation was made to PDF files. Sample of the 342 pages digitized here : 8590_clip_342_pages_sample.pdf

Me contacter pour la mise à disposition de la collection / Mail me to request how to transfer this collection.
