Analyseur de spectre HP 8564E

0 à 40 GHz

HP 8564 E

Maj : 18/12/12



Introduction

Retour à la page radioamateur
Mon premier analyseur : Advantest R3463 _(3 GHz) . . . . Mesures au laboratoire amateur
Mon deuxième analyseur HP 8595e    ( 6.5 GHz ). . . . . . . . . . . . . . . . .
Mon troisième analyseur HP 8562a   (22 GHz ) . . . . . .

Mon quatrième analyseur (cette page) Agilent / HP 8564E



En service depuis décembre 2006

Matériel plus récent, utilisable de quelques kHz à 40 GHz en une seule bande. Menus plus complets, performances exceptionelles.
Avec le générateur de tracking associé HP 85645a , le tracking fonctionne en continu de 100 kHz à 26 GHz.

HP 8564 E

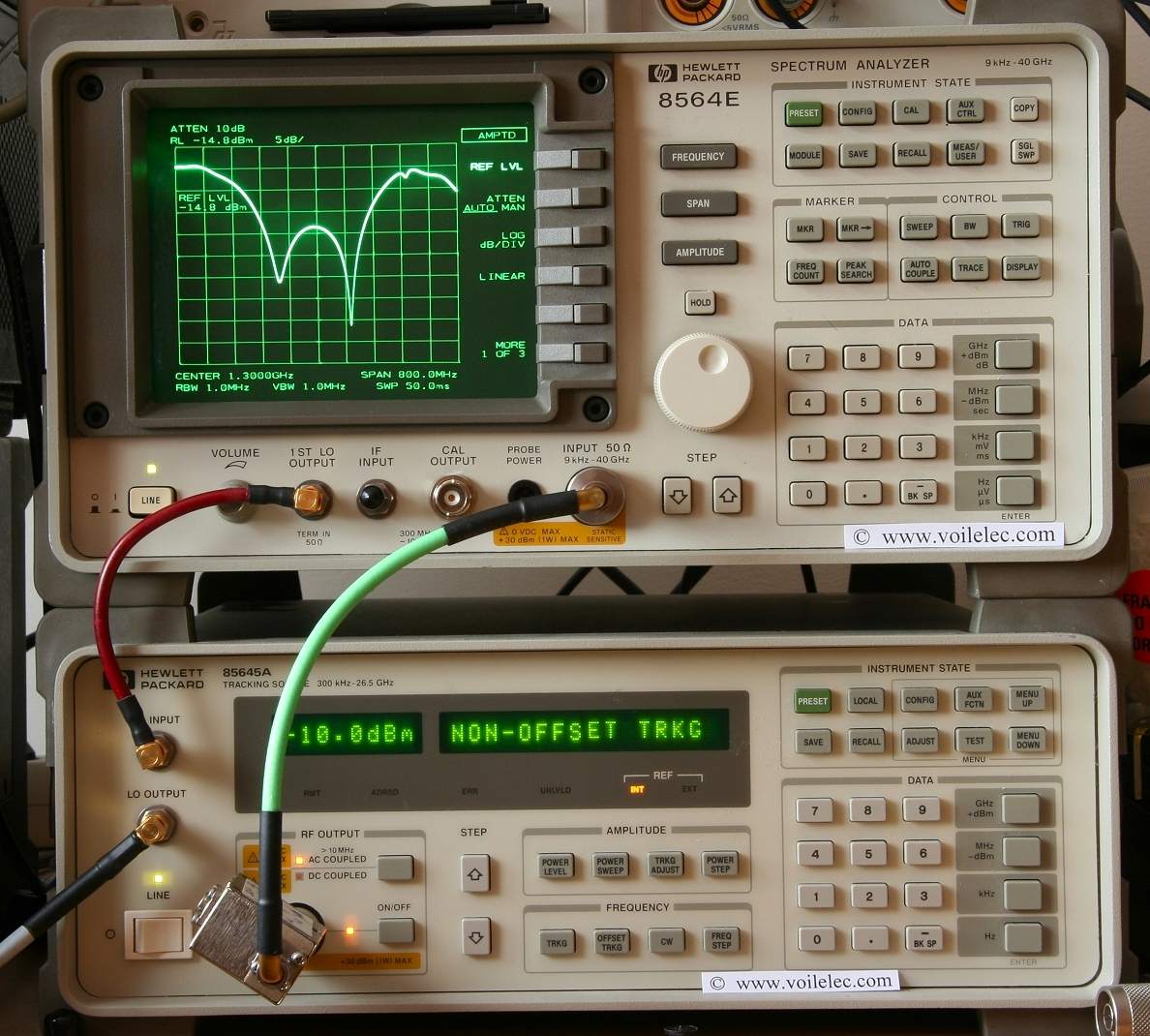

Filtre en test

(image 160 ko)



Relevé de la fréquence LO

Fichier Excel

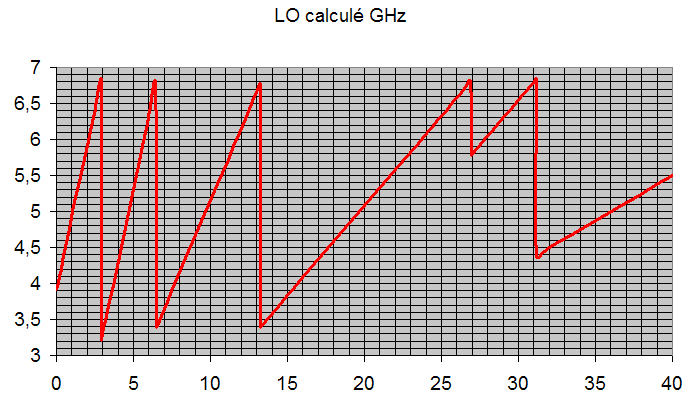

Courbe fréquence LO fonction de la fréquence affichée



Lecture directe à l'écran de la valeur de la fréquence LO : Span zéro, menus : Calibration, page 2, Freq diagnose, LO
La vérification est faite avec un autre analyseur sur la sortie LO du tracking (recopie du signal)

Fichier de calcul Excel en cliquant sur l'image pour les détails

Résumé :

Plage fréquence

Bande

Calcul fréquence LO
0 - 2.9 GHz
0
F + 3.9107 GHz
2.9 - 6.4 GHz
1
F + 310.7 MHz
6.4 - 13.2 GHz
2
(F + 310.7 MHz) / 2
13.2 - 26.9 GHz
3
(F + 310.7 MHz) / 4
26.9 - 31.1 GHz
4
(F - 3.84 GHz) / 4
31.1 - 40 GHz
5
(F + 4 GHz) / 8

 Haut de page

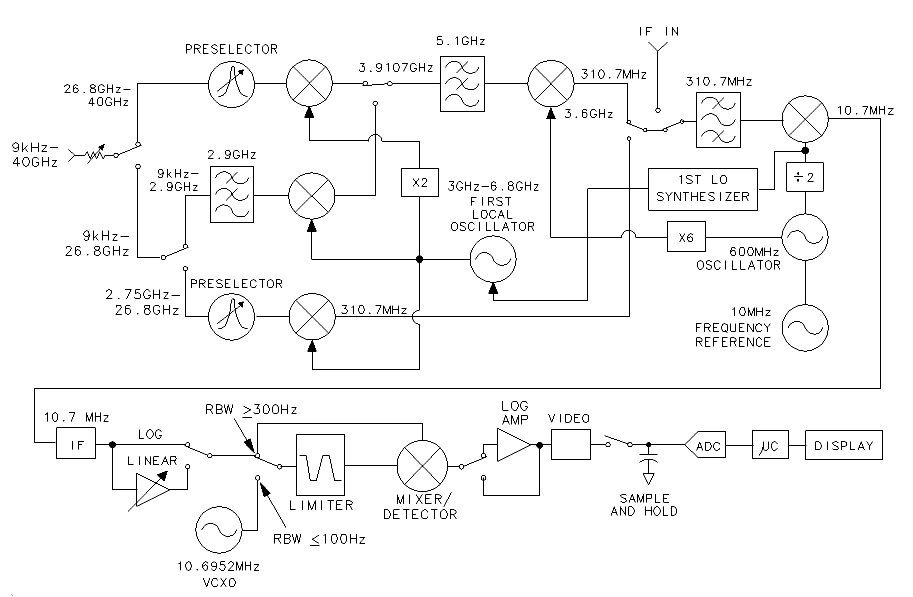

Synoptique du HP 8564E

Les 310.7 MHz et 3.9107 GHz sont faciles à comprendre en lisant le synoptique.

HP 8564 E / EC

 Haut de page



Relevé des sorties

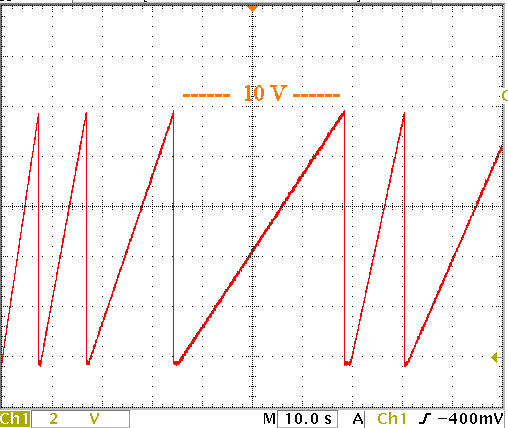

Prise configurée en "sweep 0 - 10V" pour 0 - 40 GHz

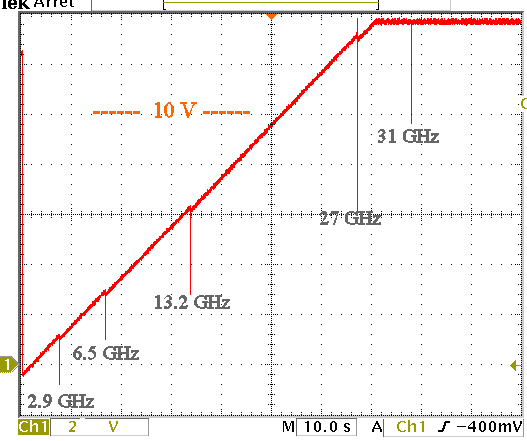

Prise configurée en " 0.5 V/GHz" pour 0 - 40 GHz



Mesures précises au voltmètre en span zéro : Ces valeurs sont conformes aux spécifications

Fréquence

Lecture rampe
0.5V/ GHz

20 GHz
10.01 V
10 GHz
5.01 V
1 GHz
0.509 V
10 MHz
0.013 V

 Haut de page



Compatibilité du HP 8564E avec le tracking source HP 85645A

Le menu du tracking source n'offre pas le choix du 8564E, mais seulement celui du 8563E (la version 0-20 GHz), car ce modèle de spectro est plus récent (1996) que le tracking source (1992), l’EPROM n’ayant pas été remise à jour.

Cela fonctionne toutefois parfaitement en se configurant en 8563E, en effet les deux matériels sont identiques en dessous de 20 GHz.
La rampe du sweeper est réglée à 0.5 V/GHz pour accorder les matériels.
Le tracking fonctionne sans trou de 100 kHz à 26 GHz.

Versions des EPROMs :

920427 sur le tracking source HP 85645A
970326 sur le spectro HP 8564E

Informations issues du support Agilent :

La dernière Révision pour le 8564E est 990108 ; cependant elle n’apporte rien de très nouveau ( Fixes FADC bug – Fixes SIG ID On/Off  and zero span amplitude jump – Year 2000 bug fixed ) ; la référence du kit est : 08560-60090 ; attention, le status de ce part est en "UTG" ; ceci signifie que ce sont les derniers kits disponibles en stock et qu’il n’y aura plus d’approvisionnement après.

 Le 85645A est "Fin de Support" donc aucune pièce disponible ; de plus, il ne semble pas qu’il y ait eu de changement de firmware.

Les analyseurs de spectre de la série HP 8560E étaient présents au catalogue HP de 1996 (?) jusqu'en 1999.
En 2000, à la transformation de HP en Agilent, la série E est devenue EC, le matériel est identique mais le tube cathodique a été remplacé par un LCD, au détriment d'une perte de résolution, le tube de la série HP 8560E était d'une finesse exceptionnelle.

 Haut de page



Caractéristiques particulières

Valeur minimale du temps de balayage en span zéro : Sweep = 50 µS

Largeur de bande minimale : BW= 1 Hz

HP 8564 E

 Haut de page



Liens

Retour à la page radioamateur

Premier analyseur : Advantest R3463 _ (3 GHz)_ Mesures au laboratoire amateur

Deuxième analyseur HP 8595e    ( 6.5 GHz )

Troisième analyseur HP 8562a   (22 GHz )

Lien vers le tracking source HP 85645a

Catalogues des matériels de mesure du laboratoire SHF

L'indispensable page Agilent avec les documentations de base : Agilent HP 8464E

Ma documentation disponible / My documentation available :

Documents pdf disponibles / Available pdf documents
Taille en Mo /Size in Mb
HP_8560ec_pwr+display_08563-90249.pdf
1 315 404
HP_8560e_Cal_guide_2002_1+2_08560-90171.pdf
28 569 483
HP_8560e_catalogue_1996.pdf
2 087 898
HP_8560e_Data_sheet_5965-8078e.pdf
130 432
HP_8560e_Firm_Upgr_kit_ 08560-60090.pdf
294 761
HP_8560e_Quick_ref_Guide_08560-90159.pdf
938 010
HP_8560e_tech_spec.pdf
129 053
HP_8560e_User_guide_08560-90158.pdf
11 744 508
HP_8562e_service_guide_sup_08562-srvsup.pdf
420 565
HP_8564e+65e_Service_Guide_Sup_08564-srvsup.pdf
431 568
(obsolete) HP_8560e_Cal_guide_2000_08560-90160.pdf
27 846 849

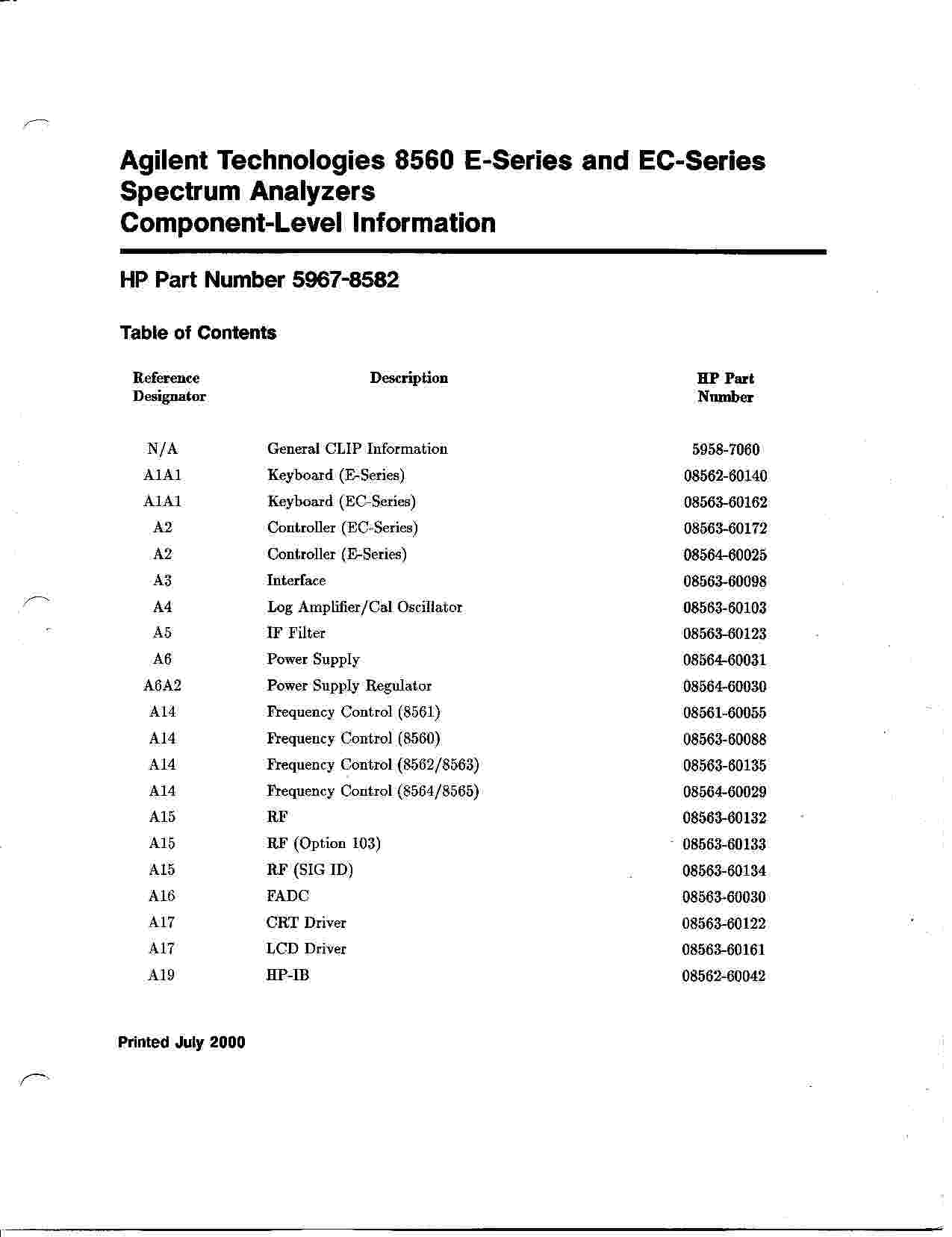

CLIPS : All big sized schematics (read details)

465 big pages
