Abstract :
Wiltron 68147a is a modern large band sweeper generator covering from 10 Megahertz to 20 Gigahertz.
I use it for SHF measurement, in conjunction with Wiltron 561 network analyzer.

Résumé :
Le Wiltron 68147a est un générateur sweeper moderne à large bande, couvrant de 10 Mégahertz à 20 Gigahertz.
Je l'utilise pour la mesure SHF, en conjonction avec l'analyseur de réseau Wiltron 561.





Introduction

Lire au préalable ce chapitre qui explique les différences entre sweeper et générateur dans la page Wiltron 6647

Vous trouverez les exemples d’utilisation ici :  Analyseur de réseau scalaire Wiltron 561







Description du sweeper Wiltron 68147A

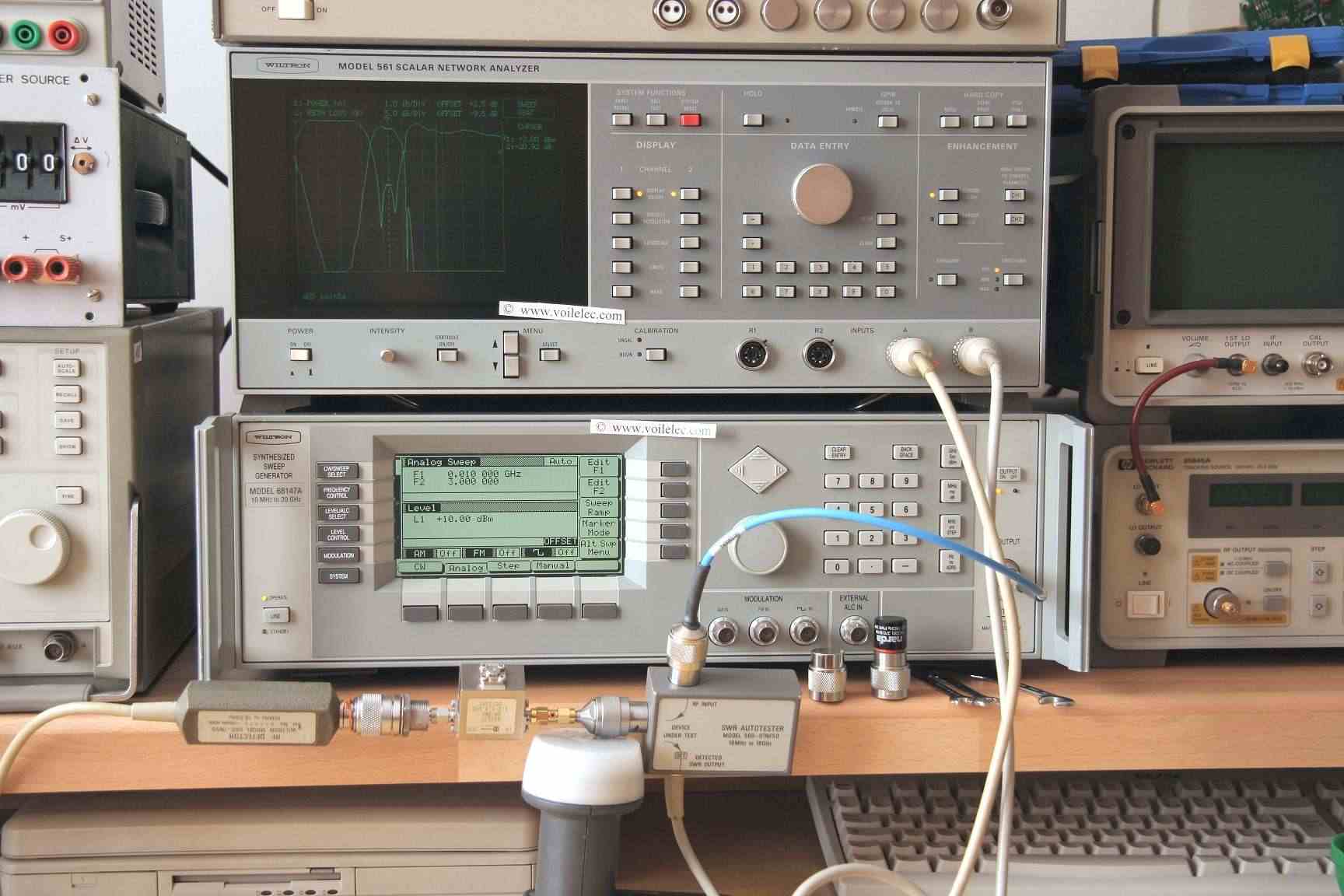

Vue frontale, en situation de mesure sur un filtre avec le 561



 Wiltron 66147a

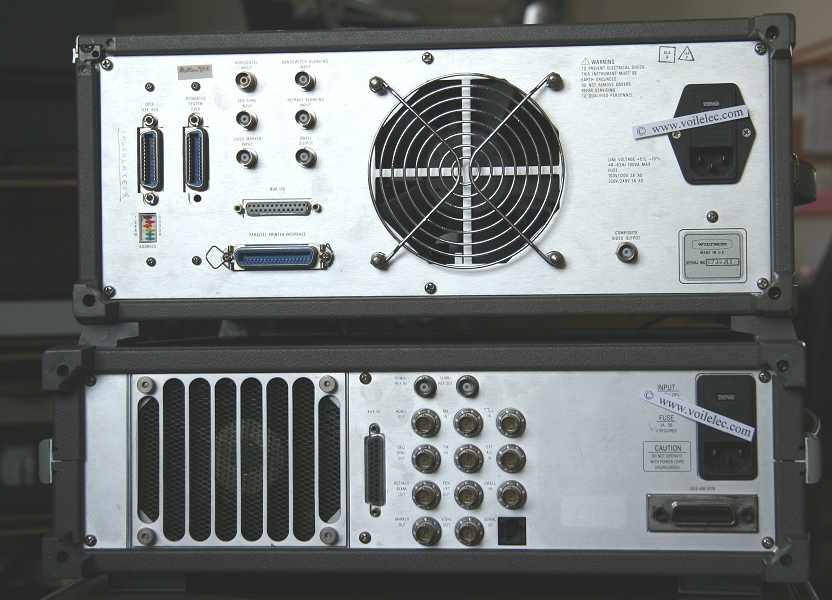

Vue arrière de la connectique reliée à l'analyseur de réseau et à l'oscilloscope numérique de recopie d'écran.



 Wiltron 66147a

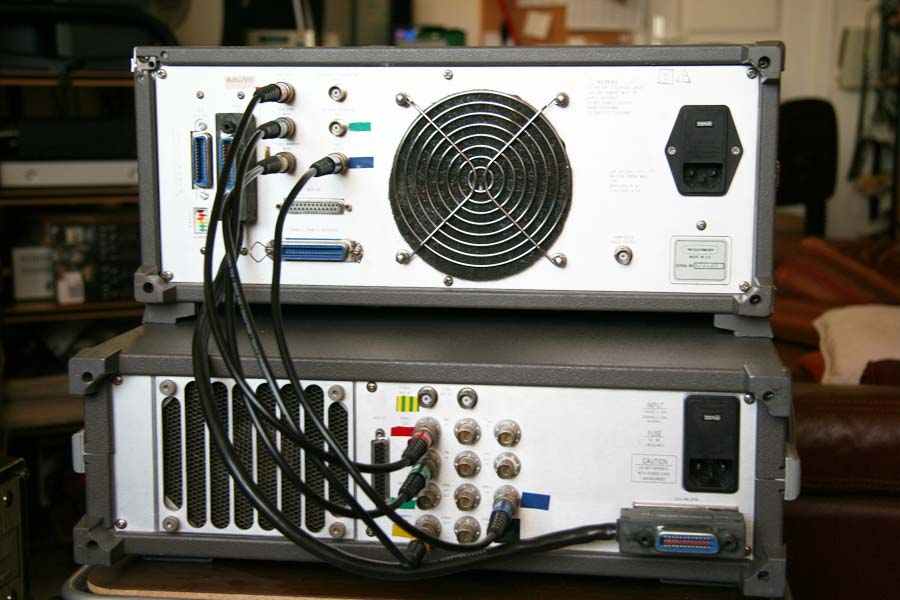

Raccordement minimal pour coupler les deux appareils.
Le TCXO de base du générateur est très précis. Il est évidemment synchronisable sur un 10 MHz externe.

La recopie d'écran et le pilotage externe se font en GPIB



 Wiltron 66147a

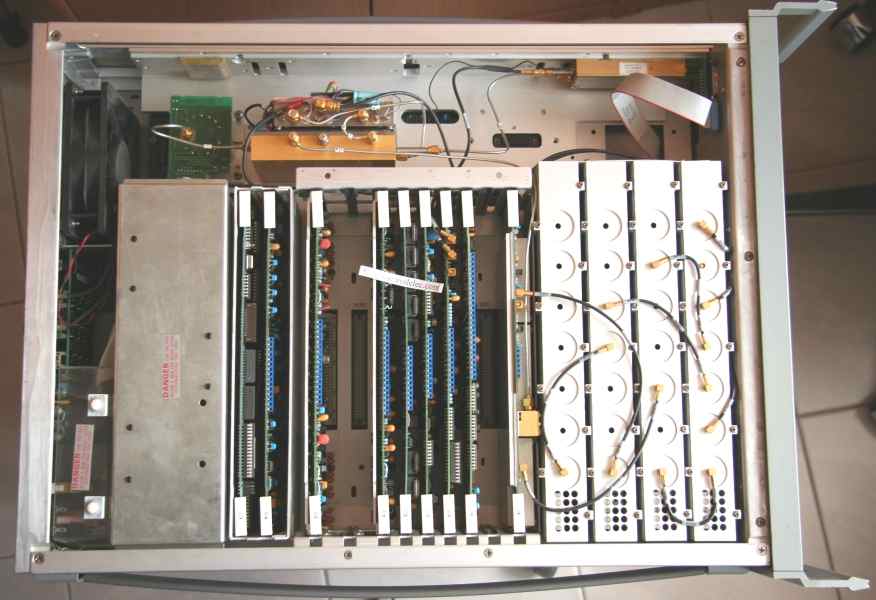

Vue intérieure générale.
Un porte piles et deux accumulateurs CdNi ont été rajoutés (fixés par colliers) pour remplacer l'accumulateur d'origine introuvable, destiné à sauver les mémoires.
Les trois petites cartes identiques sont les pilotes des trois Yigs, linéarisés par Eproms.



 Wiltron 66147a

Le générateur est programmable au Hz près. Il se module en AM, FM et en digital.
Je peux vous communiquer les manuels pour plus de précisions sur ce matériel très performant.

 Haut de page



Signaux principaux pour l'analyse de réseau

Signaux d'interconnexion entre les appareils

Analyseur de reseau Wiltron 561
Générateur Wiltron 68147A
Horizontal input
Horizontal output (0 ... 10V ramp)
Video marker input
Video marker output

Seq sync input

Seq sync output (retrace)

Dwell out (send "stop sweep" to generator)

Dwell in
Prise GPIB "dedicated system" (adressse paramétrable par switches)
Plug also for GPIB interface
Prise GPIB

Prise GPIB "GPIB IEE 488" (not connected)

.

 Haut de page





Liens Wiltron 68147

Utilisation sur l'analyseur scalaire : Scalar network analyzer "page 3 "
