Introduction

J’ai fait ce petit résumé en particulier pour signaler un point auquel je suis particulièrement sensible, l’absence de ventilateur. J’élimine toutes les sources de bruit et je ne supporte aucun ventilateur à la station. Les matériels bruyants comme les PC sont dans une pièce technique insonorisée mitoyenne, seuls les périphériques totalement silencieux (clavier, souris, moniteurs) sont sortis dans le bureau.
Il est prévu de faire une petite page sur chacun des matériels cités.

Il existe un tableau résumé de tous les anciens matériels qui comporte quelques notices d’utilisation sur : rigpix.com



Équipement (partiel) de la station F1FPS

Pour le moment, seuls les émetteurs récepteurs principaux en usage sont mentionnés. Une page séparée évoque quelques un de ces matériels :
Kenwood TS-780 / Kenwood TM-731E / Icom IC-2800H / Alinco DR-1200 / NRD JRC-535 / Icom IC-R7000 / Alinco DR 605 E / Kenwood TH-28 / YaesuVX1r /…

TRX VHF / UHF de table : Kenwood TS-780

C’est un bibande de table, UHF / VHF , tous modes. Il est ancien, sorti en 1982 mais d’excellente qualité et de construction soignée, très facile à maintenir car en composants discrets. Il est indémodable, bien que ne possédant évidemment pas les fonctions très complexes des derniers modèles bourrés de microprocesseurs. Son gros bouton est très pratique pour se caler en BLU . Il est alimenté en 220 v et 12 V. Il est très silencieux (pas de ventilateur).
rigpix.com/kenwood/ts780

TRX VHF / UHF format autoradio : Kenwood TM-731E

Robuste bibande de terrain, c’est le seul que j’utilise quotidiennement, increvable.
Il est très silencieux (pas de ventilateur).

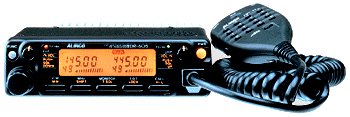

Alinco DR-605 E

Un de mes favoris, très simple et très agréable à l'usage.
Alinco est le seul constructeur à donner en ligne tous les manuels y compris celui très détaillé d'atelier.
La seule différence entre la version E et T est que d’origine la version européenne est livrée en 430-440MHz, la version US monte à 450 MHz. Les modifications sont évidemment élémentaires. C’est un appareil simple et très agréable à exploiter.

 DR-605
voir sa page

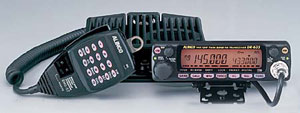

Alinco DR-635 E

Bon fonctionnement, mais menus trop complexes pour un usage épisodique, en mobile, trop d’options inutiles. Façade détachable. Je l'ai utilisé trois fois pour des essais en mobile, je ne l’utilise plus à cause du bruit du ventilateur sur le corps.

DR635

RX décamétrique : NRD JRC-535

Récepteur très haut de gamme à DSP. Il est sorti en 1991. Acheté avec toutes ses options environ 2250 €. Je ne l’ai utilisé que pour de la réception de fax météo. Il est parfait avec ses filtres évolués. Son interface PC est splendide, tout peut être manipulé à la souris et son S-metre haute résolution permet de faire un scanner de bande très puissant par logiciel. J’avais développé des applications de veille de fréquence pour démarrer automatiquement les décodages météo en fonction de la programmation.
Le NRD JRC-535 avait un prix d’achat trop élevé, cela le rend invendable aujourd’hui, les matériels plus récents étant beaucoup moins onéreux mais avec une qualité radio inférieure.

universal-radio.com/.../1535

NRD JRC 535

RX toutes bandes : Icom IC-R7000

Bon récepteur de 30 MHz à 1.8 GHz, mais très sourd au delà de 1 GHz. Il est sorti en 1986.
Il dispose d’une interface PC pour le contrôle par logiciel, moins évoluée que le JRC. Le S-metre n’est pas sorti sur l’interface, il faut bricoler une petite platine avec un convertisseur pour récupérer le signal sur PC. Il a été suivi par le R-7100 en 1991 puis par le R-8500 en 1996. Les R-9000 (E sorti en 1989, puis L ) sont plus évolués (mais énormes)..
Des programmes commerciaux existent, mais les commandes Icom étant bien décrites, il est simple de développer cela.

 Icom R7000





Mes autres Tranceivers

J’en essaye beaucoup pour le plaisir de la découverte.

TRX   30 W VHF / UHF . . . . Kenwood TM-731E

Robuste bibande de terrain, c’est celui que j’utilisais quotidiennement, increvable.
Il est très silencieux (pas de ventilateur).



tm731

TRX VHF seul : Alinco DR-1200

Acheté au départ pour faire du packet 9600 bps, mais personne n’avait suivi à Marseille.
Matériel simple et très agréable. Il est silencieux (pas de ventilateur).

Vendu 230 €

 Alinco DR 1200

TRX VHF / UHF face détachable : Icom IC-2800H

Appareil évolué avec face avant détachable. Il est plein de gadgets et comporte un écran vidéo recevant une caméra. Je ne l’ai utilisé qu’en réception comme excellent scanner de bandes car il a un ventilateur qui se déclenche à l’émission, ses innombrables possibilités le rendent compliqué à l’usage (voir détails sur sa page).



Vendu 430 €

 à vendre  IC 2800

Talky VHF : Kenwood TH-28

Ce bon talky VHF doté en bonus de la réception seule en UHF . Il a l’avantage de fonctionner avec 4 NiMh R6.

Vendu 126 €

 Kenwood TH-28

Talky VHF / UHF : Yaesu VX1r

Je n’ai pas aimé ce minuscule bibande de poche et les suivants, il y a peu de touches et d’innombrables menus inextricables à l’usage sans le manuel. Il n'est pas fameux en réception.

Vendu 200 €

 Yaesu VX1r

TRX VHF : Alinco DR130

VHF rustique et sans reproche.

Vendu 220 €

 Alinco DR  130
